工程制圖螺栓比例(工程制圖螺栓標注)

發布時間：2023-04-03 11:32:44 人氣：來源：萬千緊固件

大家好今天來介紹工程制圖螺栓比例(cad螺栓怎么畫m20的螺栓)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

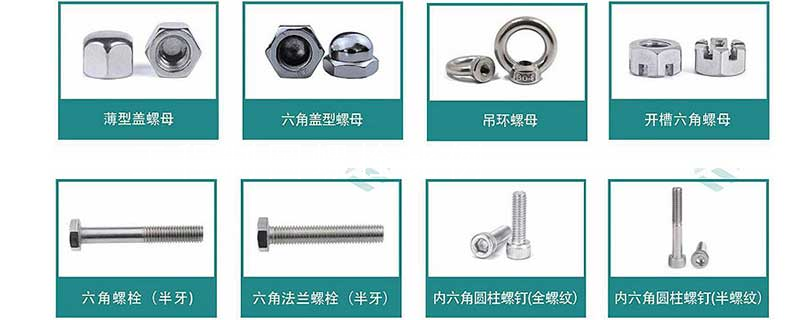

大學工程作圖螺栓螺母墊圈。長寬高都多少啊?？床欢??？炊秃芎唵伟×恕Ｊ遣皇且ゲ楸戆?。表

可按比例進行作圖，最基本的量是公稱直徑d，螺母高為0.8d，最長對角線為2d，寬為√3d，墊圈厚0.3d，內圈直徑1.1d，外圈直徑2.2d。至于螺栓有點難說，螺紋長2d，螺桿為l-2d，l為有效長度，螺栓上端類似螺母六角頭畫法，不過高為0.7d。嗯，就這些了，考試應該夠了，要懂么，自己仔細看書吧追問嗯，看書了。都是要背的，只要確定好d。其他的都比較好弄了

CAD螺栓M24X120要怎么來畫最好帶圖謝謝

螺栓各部分的尺寸在GB中都有規定；但畫圖時有有一個基本的規則。我用插件的時候很少，因為覺得用起來不是太方便，或者說我不會用。畫法在《工程制圖》中螺栓的畫法中應該能找到。這里只能簡單給你幾個數據：螺紋小徑＝0.85d螺母厚度＝0.8d螺桿六角頭厚度＝0.7d螺桿頭倒角0.15d×45°彈墊直徑＝1.6d墊圈直徑＝2.2d更多更細的我也記不起來了，要是真想知道或者是要想提高的話還是自己找資料整它個明明白白的好！
